인쇄 회로 어셈블리
경쟁력있는 가격으로 우수한 품질을 제공하는 중국 인쇄 회로 어셈블리 제조업체 중 하나는 Hoshineo LCD-Tech입니다. 자유롭게 연락하십시오.
문의 보내기
제품 설명
우리의 인쇄 회로 조립 프로세스는 정확한 사양과 설계 요구를 이해하기 위해 철저한 상담으로 시작합니다. 숙련 된 디자이너 팀은 최신 소프트웨어 도구를 사용하여 계획을 혁신하고 완벽한 기능 프로토 타입을 만듭니다. 프로토 타입이 승인되면 최첨단 PCA 생산 방법을 사용하여 제조하는 모든 PCA에서 일관성과 품질을 보장합니다.
고품질 인쇄 회로 조립 서비스를 제공하는 선도적 인 공급 업체로서, 우리는 우수한 등급의 재료 만 사용하고 엄격한 품질 관리 프로세스를 준수하여 PCA 설계가 모든 관련 산업 표준 및 규정을 충족 할 수 있도록합니다. 또한 PCA 서비스에 경쟁력있는 가격을 제공하고 예산 내에서 최상의 결과를 제공하기 위해 작업합니다.
Hoshineo LCD-TECH 표준 블랙 솔더 마스크 PCB 제품 기능 및 사양
|
목 |
사양 |
|
|
1 |
레이어의 마비 |
1-18layers |
|
2 |
재료 |
FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, 세라믹, 기름진 금속 지원 라미네이트 |
|
3 |
표면 마감 |
Hasl (LF), 골드 도금, 전기 니켈 몰입 금, 몰입 틴, OSP (Entek) |
|
4 |
보드 두께를 마무리하십시오 |
0.2mm-6.00 mm (8mil-126mil) |
|
5 |
구리 두께 |
1/2 온스 최소; 12 온스 최대 |
|
6 |
솔더 마스크 |
녹색/검은 색/흰색/빨간색/파란색/옐로우 |
|
7 |
최소 트레이스 너비 및 라인 간격 |
0.075mm/0.1mm (3mil/4mil) |
|
8 |
CNC 무성한 Min.hole 직경 |
0.1mm (4mil) |
|
9 |
펀칭을위한 최소 직경 |
0.9mm (35mil) |
|
10 |
가장 큰 패널 크기 |
610mm*508mm |
|
11 |
홀 포지턴 |
+/- 0.075mm (3mil) CNC 무성 |
|
12 |
도체 너비 (W) |
0.05mm (2mil) 또는; +/- 원본 아트 워크의 20% |
|
13 |
구멍 직경 (H) |
Pth L : +/- 0.075mm (3mil); 비 pth L : +/- 0.05mm (2mil) |
|
14 |
개요 공차 |
0.125mm (5mil) CNC 라우팅; 펀칭으로 +/- 0.15mm (6mil) |
|
15 |
날실과 트위스트 |
0.70% |
|
16 |
단열성 저항 |
10KOHM-20MOHM |
|
17 |
전도도 |
<50ohm |
|
18 |
테스트 전압 |
10-300V |
|
19 |
패널 크기 |
110 × 100mm (최소); 660 × 600mm (최대) |
|
20 |
계층층 오류 등록 |
4 층 : 0.15mm (6mil) 최대; 6 개의 층 : 0.25mm (10mil) 최대 |
|
21 |
Min. 구멍 가장자리 사이의 구멍에 따라 내부 층의 pqttern |
0.25mm (10mil) |
|
22 |
최소 내부 층의 보드 오일리 네토 회로 패턴 사이의 스페이스 |
0.25mm (10mil) |
|
23 |
보드 두께 공차 |
4 층 : +/- 0.13mm (5mil); 6 층 : +/- 0.15mm (6mil) |
|
24 |
임피던스 제어 |
+/- 10% |
|
25 |
다른 샤라 |
+-/10% |
Hoshineo LCD- 테크 표준 검은 솔더 마스크 PCBUSAGE 시나리오
고급 전자 장치 : 스마트 폰, 태블릿, 고급 오디오 등과 같은 고급 소비자 전자 제품에서 표준 블랙 솔더 마스크 PCB는 제품 외관에 대한 소비자의 높은 요구 사항을 충족시키기 위해 탁월한 회로 보호를 제공 할뿐만 아니라 제품의 전반적인 질감과 아름다움을 향상시킬 수 있습니다.
의료 장비 : 의료 장비는 일반적으로 제품의 외관 및 식별에 대한 요구 사항이 높으며 표준 검은 색 솔더 마스크 PCB의 고유 한 검은 색 외관은 장비를 구별하고 식별하는 데 도움이되며 회로 안정성 및 안전을위한 의료 장비의 엄격한 요구 사항을 충족하는 데 도움이됩니다.
고온 환경 : 고온 용접 공정에서 고온을 견딜 수 있으므로 고온 용접 공정에서 고온을 견딜 수 있으므로 고온 용접이 필요하거나 자동차 전자 장치, 산업 제어 장비 등과 같은 고온 환경에서 작업하는 전자 제품에 광범위한 응용 분야가 있습니다.
습기 방지 및 방지 요구 사항 : 검은 색 솔더 블록 층은 수분 방지 및 방지 특성이 우수하며 해양 감지 장비, 화학 장비 제어 보드 등과 같은 습한 또는 부식성 환경에서 작동 해야하는 전자 제품에 적합합니다.
광학 스캐닝 및 식별 : 일부 경우 회로 보드의 바코드 또는 자국의 광학 스캐닝 또는 식별이 필요한 경우 표준 검은 솔더 마스크 PCB는 명확하고 안정적인 배경을 제공하여 광학 스캔의 정확도와 신뢰성을 향상시킬 수 있습니다.

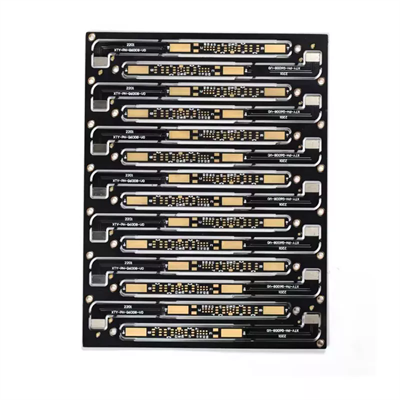

Hoshineo LCD 테크 표준 검은 솔더 마스크 PCB 세부 사항
포장 및 배송
상품의 안전을 더 잘 보장하기 위해 전문적이고 환경 친화적이며 편리하며 효율적인 포장 서비스가 제공됩니다.
FAQ
Q : 리드 타임은 무엇입니까?
A : 주문을 한 후에는 생산 처리 시간이 약 20-25 일입니다.
Q : 상품을 어떻게 배송합니까?
A : 우리는 Bia Fast Express에 의해 샘플을 배송합니다. 대량 주문은 바다 또는 기차로 배송됩니다.
Q : 구성을 변경할 수 있습니까?
A : 예, 고객의 요청에 따라 구성을 변경할 수 있습니다.
