PCB 절단기: 안정적인 보드 분리를 위한 선택, 유지 관리 및 문제 해결 방법

A PCB 절단기솔더 조인트 균열, 구리 찢김 또는 SMT 라인 속도 저하 없이 채워진 패널을 개별 보드로 바꾸는 장비입니다. 대부분의 공장에서 분리 단계는 멀리서 보면 간단해 보입니다. 블레이드가 점수선을 통과하거나 라우터가 윤곽선을 따릅니다. 자세히 보면 블레이드 선명도, 가이드 레일 정렬, 공급 속도, 패널 지지대, 먼지 추출 등 모든 매개변수가 완성된 보드가 검사를 통과할지 아니면 재작업이 될지 여부를 결정합니다. 이 가이드에서는 올바른 절단 방법을 선택하는 방법, 절단 가장자리를 예측 가능하게 유지하는 방법, 보드 분리가 제어할 수 없을 때 나타나는 문제를 진단하는 방법에 대해 설명합니다.

보드 분리가 최종 보드 품질을 결정하는 이유

디패널링은 조립과 최종 테스트 사이에 위치합니다. 리플로우에서 살아남은 보드는 분리로 인해 패드 근처에 미세한 균열이 생기거나, 모서리가 갈라지거나, 스코어 라인에 전도성 버가 남았기 때문에 여전히 실패할 수 있습니다. 기계적 사건은 짧지만 그 결과는 영구적입니다.

잘 제어된 절단 프로세스는 세 가지를 동시에 보호합니다. 첫째, 굽힘 응력으로부터 부품 접합부를 보호합니다. 둘째, 라미네이트와 구리 인터페이스가 찢어지지 않도록 보호합니다. 셋째, 다운스트림 검사, 손질 및 폐기를 방지하여 처리량을 보호합니다. 이 세 가지 중 하나라도 미끄러지기 시작하면 근본 원인은 일반적으로 작업자가 아닌 절삭 방법, 공구 상태 또는 고정 장치에서 발견됩니다.

많은 팀은 고객 불만이 거친 보드 가장자리로 거슬러 올라간 후에야 이 사실을 발견합니다. 수정이 단일 조정인 경우는 거의 없습니다. 보드 설계에 적합한 기계, 측정된 마모와 관련된 블레이드 교체 규칙, 절단선에 가깝게 패널을 지지하는 고정 장치 등의 시스템입니다.

분리 위험이 실제로 발생하는 곳

위험은 도구와 재료 사이의 경계면에서 발생합니다. 둔한 가장자리는 재료를 자르는 대신 재료를 밀어냅니다. 지지되지 않는 패널은 하중을 받으면 휘어집니다. 가이드 레일이 잘못 정렬되면 홈이 의도한 경로에서 멀어집니다. 센서나 레일에 먼지가 남아 있으면 정밀한 움직임이 표류하는 움직임으로 변합니다. 프로세스가 올바른 측정으로 검사된다면 스크랩이 나타나기 전에 이들 각각을 볼 수 있습니다.

절단 방법: V-Cut, Saw Blade 및 Router 비교

모든 보드를 지배하는 단일 방법은 없습니다. 실질적인 결정은 윤곽선 형상, 보드 두께, 부품 간격 및 허용 가능한 기계적 응력 수준에 따라 내려집니다.

V-컷 스코어링은 사전 가공된 홈을 따라 한 쌍의 각진 블레이드를 작동시키고 제어된 잔여 두께를 남깁니다. 이는 빠르고 기계적으로 단순하므로 대량 소비 가전제품과 조명 제품에 흔히 사용됩니다. 제한은 기하학적입니다. 이 방법에서는 점수선 주위에 직선과 충분한 여유 공간이 필요합니다. 가장자리에 장착된 커넥터가 있거나 브레이크 라인 근처에 조밀하게 배치된 보드는 적합하지 않습니다.

톱날 절단은 원형 날을 사용하여 직선 경로를 따라 패널을 분리합니다. 높은 처리량으로 더 두꺼운 라미네이트와 더 큰 패널을 처리하지만 라우팅보다 기계적 응력이 더 많이 발생하고 곡선 윤곽선에는 적합하지 않습니다. 이송 속도, 블레이드 높이 및 패널 지지대의 균형이 유지되지 않으면 버가 빠르게 형성됩니다.

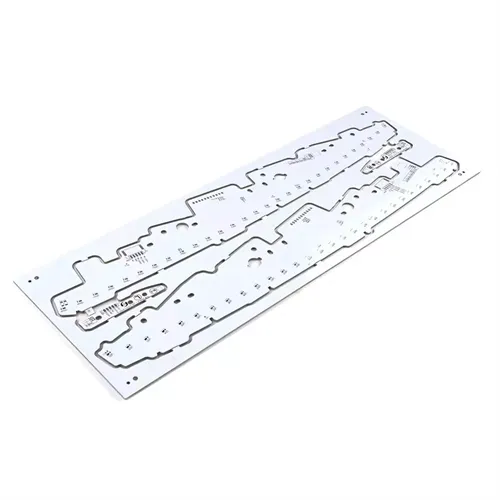

라우터 절단은 고속 스핀들을 사용하여 프로그래밍된 경로를 따르므로 동일한 패널에서 L자형, U자형, 호 및 혼합 윤곽선을 사용할 수 있습니다. 복잡한 어셈블리를 위한 가장 유연한 옵션이며 절삭 응력이 낮아 미세 피치 부품과 깨지기 쉬운 조인트를 보호합니다. 트레이드오프는 먼지 발생과 비트 마모이며, 둘 다 추출 및 교체 일정을 통해 관리할 수 있습니다.

제품에 맞는 방식

• 패널이 긴 직선 브레이크 라인, 견고한 FR-4 및 넉넉한 구성 요소 간격을 사용하는 경우 V-컷 채점을 선택하십시오.
• 두껍거나 큰 판자의 고속 직선 분리가 우선인 경우 톱날 절단을 선택하십시오.
• 외곽선이 곡선이거나 부품 밀도가 높거나 보드가 얇고 응력에 민감한 경우 라우터 절단을 선택하십시오.
• 혼합 생산에 사용할 수 있는 2차 방법을 유지하십시오. 한 라인이 한 가지 보드 유형만 실행하는 경우는 거의 없습니다.

절단기를 구입하기 전 선택 체크리스트

사양에 대한 논의는 속도로 시작해서 가격으로 끝나기 때문에 구매 결정이 실패하는 경우가 많습니다. 더 유용한 출발점은 보드 자체입니다. 보드 자체의 두께 범위, 윤곽의 복잡성, 절단선 근처의 구성 요소 높이, 몇 달 동안 반복되는 패널 레이아웃입니다.

기계 사양을 변경하는 기술적인 질문

1. 구리 및 솔더 마스크를 포함한 전체 보드 두께 범위는 얼마이며 라인이 2mm 이상의 보드를 실행할 수 있습니까?
2. 분리선은 직선입니까, 아니면 제품에 곡선, 홈 및 내부 컷아웃이 필요합니까?
3. 가장 가까운 구성요소와 납땜 접합부가 의도한 절단 경로에 얼마나 가깝습니까?
4. 기계는 최대 및 최소 극단에서 어떤 패널 크기와 배열 패턴을 처리합니까?
5. 공정에 먼지 추출, 이온화된 공기 또는 폐쇄된 절단 챔버가 필요합니까?
6. 기계는 독립형으로 실행됩니까, 아니면 기존 SMT 장비와 함께 인라인으로 실행됩니까? 사용 가능한 설치 공간은 얼마나 됩니까?

평가의 두 번째 계층은 운영자 인터페이스와 유지 관리 액세스에 관한 것입니다. 도구 없이 설정할 수 있는 조정 가능한 가이드 레일은 전환 시간을 줄여줍니다. 가드의 절반을 제거할 필요가 없는 블레이드 또는 비트 교체는 "조금 더 오래 사용"하는 대신 시기적절한 교체를 장려합니다. 절단 영역에 대한 시각적 접근이 가능하므로 사이클이 시작되기 전에 패널이 올바르게 장착되었는지 쉽게 확인할 수 있습니다.

공급업체를 비교하는 구매자의 경우 유지보수 루틴을 매뉴얼이 아닌 서면 문서로 요청하는 것이 도움이 됩니다. 루틴은 제조업체가 기계의 상태를 어떻게 유지하기를 기대하는지를 보여주며, 이는 장기적인 지원 품질을 나타내는 공정한 지표입니다. 다음과 같은 제조업체와 협력호시네오 Lcd-Tech보드 종류와 생산량을 이미 알고 있는 경우 사양 단계를 단축할 수 있습니다.

블레이드 마모, 가장자리 품질 및 유지 관리 기간

블레이드 마모는 단일 이벤트가 아닙니다. 이는 절단 형상의 점진적인 변화이며, 첫 번째 징후는 기계 정지라기보다는 품질 변동인 경우가 많습니다. 마모된 V-컷 블레이드는 여전히 회전하여 홈을 생성할 수 있지만 홈 깊이, 각도 및 분리력은 더 이상 승인된 프로세스 범위와 일치하지 않습니다.

그 결과는 홈 가장자리를 따라 버가 생기고, 패널 사이가 고르지 않게 분리되고, 보드를 부수는 데 더 큰 힘이 필요하며, 점수 근처의 구리가 찢어지거나, 홈 위치가 드리프트하는 등의 현상이 나타납니다. 어려운 부분은 이러한 증상이 불량한 블레이드 정렬, 불충분한 패널 지지, 잘못된 잔여 두께, 고정 장치 이동 또는 기계 설정으로 인해 발생할 수도 있다는 것입니다. 결함이 있을 때마다 블레이드를 교체하면 실제 원인을 해결하지 못한 채 비용이 증가할 수 있습니다.

마모 신호를 올바르게 읽는 방법

훈련된 접근 방식은 비교 진단입니다. 새 블레이드와 현재 블레이드를 사용하여 동일한 PCB 재료, 동일한 기계 설정, 동일한 패널 위치 및 동일한 측정 방법을 실행하십시오. 그래야만 팀은 블레이드가 주요 원인인지 또는 고정 장치나 정렬이 결함을 유발하는지 여부를 판단할 수 있습니다.

교체 습관 대신 교체 규칙 구축

모든 공장에 맞는 보편적인 블레이드 수명 수치는 없습니다. 올바른 간격은 보드 재질, 두께, 홈 요구 사항, 블레이드 상태 및 생산 환경에 따라 다릅니다. 공장에서 표준화할 수 있는 것은 측정 가능한 품질 한계를 정의하고, 해당 한계에 대한 절단 조건을 추적하고, 추세가 가까워지면 블레이드를 교체하는 결정 규칙입니다. 이는 블레이드 변경을 스크랩에 대한 대응이 아닌 계획된 유지 관리 작업으로 전환합니다.

동일한 논리가 라우터 비트에도 적용됩니다. 비트 마모는 유지 관리가 일관되지 않을 때 모서리 부드러움에 영향을 미치며 스핀들 수명은 재료 경도와 라우팅 경로에 따라 달라집니다. 실제 커팅 미터 또는 보드 수를 기반으로 한 교체 간격은 달력 간격보다 더 안정적입니다.

설비 설계, 먼지 추출 및 응력 제어

절단 도구는 패널이 올바르게 고정된 경우에만 제대로 작동합니다. 절단선에 가까운 지지력이 충분하지 않으면 보드가 구부러져 효과적인 절단 깊이가 변경되고 응력이 납땜 접합부로 전달됩니다. 더럽거나 마모된 고정 장치는 새 블레이드를 사용해도 홈 깊이가 고르지 않을 수 있습니다.

먼지 관리도 같은 이유로 중요합니다. 가이드 레일, 센서 및 절단 영역에 쌓인 유리 섬유 및 수지 입자는 모션 정확도를 방해하고 보드 표면을 오염시킵니다. 고밀도 보드에서 미세 먼지는 기능을 연결하고 추적하기 어려운 간헐적인 결함을 일으킬 수 있습니다. 방향이 지정된 공기 흐름과 적절한 크기의 추출 시스템을 갖춘 폐쇄형 절단 챔버는 장기간에 걸쳐 절단 조건을 안정적으로 유지합니다.

• 구성요소 레이아웃이 허용하는 한 절단선에 가깝게 패널을 지지합니다.
• 가이드 레일과 이동 센서를 깨끗하게 유지하십시오. 센서에 먼지가 있으면 위치가 드리프트되거나 잘못된 충돌 정지가 발생할 수 있습니다.
• 설치 시뿐만 아니라 전환 시에도 블레이드 높이, 각도 및 압력을 확인하십시오.
• 진공 표시기뿐만 아니라 실제 먼지 부하에 맞는 추출 등급을 사용하고 공기 흐름을 확인하십시오.
• 블레이드를 점검하는 동일한 루틴 중에 고정 장치의 평탄도와 마모를 검사하십시오.

스트레스 제어는 이러한 세부 사항의 누적 결과입니다. 날카로운 도구, 지지되는 패널 및 깨끗한 절단 영역은 더 낮은 분리력으로 더 깔끔한 가장자리를 생성합니다. 운영자가 보드를 "파괴하려면 더 많은 힘이 필요하다"고 보고하는 것은 일반적인 변화가 아닌 프로세스 피드백입니다.

일반적인 절단 문제 해결

대부분의 일상적인 오류는 전원 및 안전 인터록, 위치 정확도, 센서 오염, 기계적 결합 등 소수의 범주에 속합니다. 체계화된 점검 순서로 인해 임의의 부품 교체가 방지됩니다.

기계가 시작되지 않거나 표시기가 계속 꺼져 있습니다.

먼저 퓨즈를 확인한 후 비상 정지가 해제되었는지 확인하십시오. 안전 도어가 있는 기계에서는 인터록이 작동되어 있는지 확인하십시오. 이 세 가지 점검을 통해 기술자가 호출되기 전에 "전원이 들어오지 않음" 보고서의 상당 부분을 해결합니다.

이동 또는 절단 위치가 정확하지 않습니다.

이동 카운터에 결함이 있거나 카운터에 쌓인 먼지로 인해 위치가 부정확해질 수 있습니다. 먼저 카운터와 주변 레일 부분을 청소하십시오. 청소를 해도 반복성이 회복되지 않는 경우에만 카운터를 교체하십시오. 동일한 패턴이 왼쪽 및 오른쪽 이동 센서에 적용됩니다. 감지 표면의 먼지는 잘못된 정지 또는 충돌을 유발할 수 있으며 청소하면 종종 정상 작동으로 복원됩니다.

모터는 작동하지만 블레이드가 회전하지 않습니다.

벨트 또는 커플링 구동 기계에서는 커플링의 상단 나사가 느슨해지면 블레이드 샤프트에서 모터가 분리될 수 있습니다. 기계의 전원을 끄고 잠금 절차에 따라 보호 장치를 제거한 상태에서 커플링을 검사하고 지정된 토크로 나사를 조입니다.

엣지 품질이 갑자기 저하됩니다.

블레이드를 즉시 교체하지 마십시오. 동일한 재질, 설정, 패널 위치, 측정 방법에서 새 블레이드와 현재 블레이드를 비교하십시오. 새 블레이드에서 동일한 결함이 발생하는 경우 고정 장치, 패널 지지대 및 정렬을 검사하십시오. 새 블레이드로 결함이 수정되면 블레이드가 기여자이므로 교체 규칙을 검토해야 합니다.
