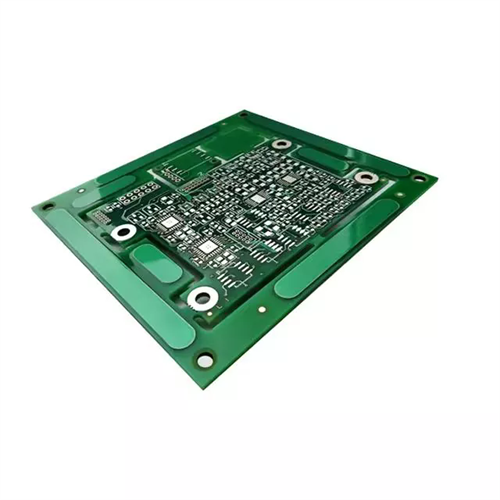

이 가이드는 PCB 보드를 빠르게 이해하는 데 도움이 될 것입니다.

A PCB회로 기판이라고도 알려진 은 중요한 전자 부품입니다.

1. 전통적인 회로 기판은 포토레지스트 방법을 사용하여 회로도와 레이아웃을 인쇄하여 만들어지므로 인쇄 회로 기판이라는 이름이 붙습니다. 현재 대부분의 회로 기판은 부착된 포토레지스트(라미네이트 또는 코팅)로 코팅된 후 회로 기판이 에칭되기 전에 노출 및 현상됩니다.

2. 회로기판은 단면기판, 양면기판, 다층기판으로 분류됩니다. 가장 기본적인 것에PCB, 부품은 한쪽에 집중되어 있고 와이어는 다른쪽에 집중되어 있습니다. 이러한 유형의 PCB를 단면 보드라고 합니다. 양면 보드에는 양면에 구리 트레이스가 있으며 두 레이어 사이의 라인은 비아를 통해 연결되어 필요한 네트워크 연결을 형성할 수 있습니다. 다층기판이란 3개 이상의 도전성 패턴층을 절연재로 분리하여 적층하고, 필요에 따라 도전성 패턴을 상호 연결한 인쇄회로기판을 말한다.

3. 회로 기판은 주로 납땜 패드, 비아, 장착 구멍, 와이어, 구성 요소, 커넥터, 필러 및 전기 경계로 구성됩니다. 각 구성요소의 주요 기능은 다음과 같습니다.
