당사의 전자 보드 어셈블리에는 시장의 다른 제품과 차별화되는 다양한 기능이 있습니다. 주요 기능 중 일부는 다음과 같습니다.
1. 고품질 구성 요소 : 보드는 신뢰성과 내구성을 보장하는 최고 품질의 구성 요소로 만들어집니다.
2. Advanced Technology : 이사회는 고급 기술을 사용하여 전자 장치의 최적 성능을 제공하기 위해 설계되었습니다.
3. 사용하기 쉬운 : 보드는 설치 및 사용이 쉽고 설정에 필요한 시간과 노력을 줄입니다.
4. Compact Design : 보드는 작고 컴팩트하여 전자 장치에 쉽게 통합 할 수 있습니다.
5. 사용자 정의 가능 : 전자 장치의 특정 요구 사항을 충족하도록 보드를 사용자 정의 할 수 있습니다.

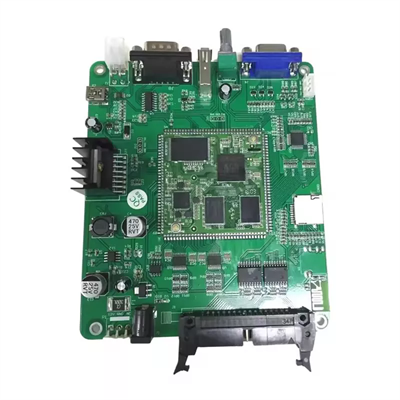

Hoshineo LCD-Tech가 제공하는 전기 니켈 몰입 금 PCB는 많은 분야에서 널리 사용됩니다. ENIG 공정은 PCB 베어 구리에서 전기 니켈 도금 및 금 침출의 표면 처리 과정입니다. 처리 된 PCB 보드에는 접촉 전도성이 우수하고 조립 및 용접 성능이 좋습니다.
목 |
값 |
원산지 |
중국 잔기 |
기본 자료 |
FR-4/ High TGFR-4/ Arlon |
구리 두께 |
1-5 온스 |
보드 두께 |
1.0mm |
최소 구멍 크기 |
0.2mm |
최소 선 너비 |
0.1mm/3mil |
최소 라인 간격 |
0.1mm/3mil |
표면 마감 |
동의하다 |
보드 크기 |
OEM PCB |
애플리케이션 |
전자 장치 장치 |
유형 |
메인 보드 PCB 어셈블리 |
스타일 |
전자 PCBA를 소비합니다 |
인터페이스 |
LVDS, EDP, RS232, UART, USB, PCIE, 오디오, RJ45, HD, Mr. Speaker. |
크기 |
14x10x2cm |
무게 |
1kg |
자격증 |
PCB PCBA 어셈블리의 ISO ROH |
구리 표면 보호 :
니그 공정은 구리 표면에 니켈 인 합금 층 및 금 층의 층을 형성하여 구리 산화 및 부식을 효과적으로 방지하고 PCB 구리 라인 및 패드를 보호한다.
높은 용접 신뢰성 :
금 층은 양호한 용접 성능을 가지므로 PCB에서 구성 요소를 견고하게 용접 할 수있어 용접 지점의 신뢰성과 안정성을 향상시킵니다.
작은 피치 구성 요소의 요구 사항을 충족하십시오.
전자 제품의 지속적인 소형화 및 통합으로 PCB 표면 부드러움에 대한 요구 사항이 점점 높아지고 있습니다. ENIG 프로세스는 소형 피치 구성 요소의 용접 요구를 충족시키기 위해 높은 평판 표면을 제공합니다.
PCB 수명 확장 :
니켈 및 금 층의 이중 보호는 전기 니켈 몰입 금 PCB가 더 긴 서비스 수명을 갖도록 할 수있게합니다. 가혹한 환경에서도 안정적인 성능과 신뢰성.
포장 및 배달
두꺼운 플라스틱으로 만든 진공 포장을 사용하여 탁월한 밀봉 강도와 파손에 대한 탄력성을 보장하십시오. 외부 보호 향상을 위해 포장은 튼튼한 3K-K 라미네이트 카톤을 사용하여 추가 보호 조치를 위해 폼 패딩으로 추가로 강화됩니다.
